NE型板链斗式提升机

NE型板链斗式提升机

大颗粒：：4-180mm

输送量：：10-830 (m3/s)

产品优势：NE型板链斗式提升机是一种通用的垂直输送设备，用于垂直输送粉状、粒状和块状物料，也可输送磨琢性大的物料，物料温度一般在250℃以下。

适用物料：生料、水泥、煤、石灰石、干粘土、熟料等。

点击咨询优惠报价
7*24小时免费咨询热线 0373-268 2333

NE型板链斗式提升机产品导入

NE型板链斗式提升机

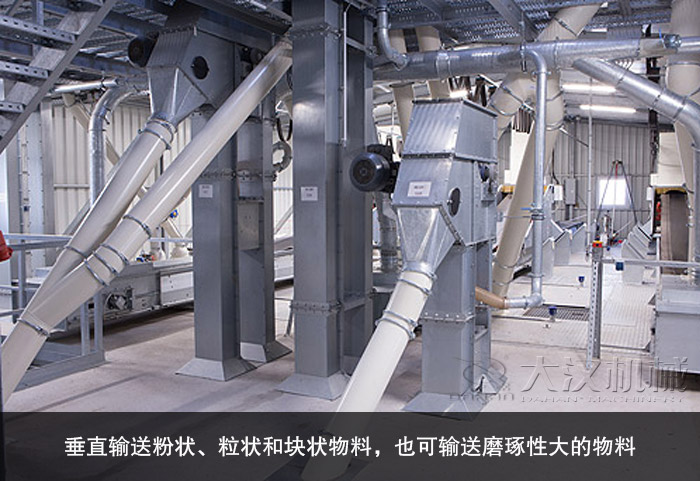

NE型板链斗式提升机是一种通用的垂直输送设备，用于垂直输送粉状、粒状和块状物料，也可输送磨琢性大的物料，物料温度一般在250℃以下。NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。

NE型板链斗式提升机性能特点

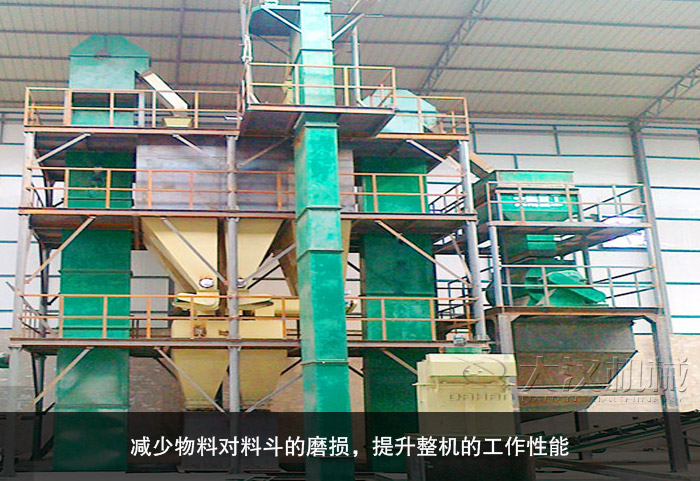

1、NE型提升机采用流入式喂料，在物料重力作用下自行卸料。有效减少物料对料斗的磨损，提升整机的工作性能；

2、输送能力大，驱动功率小，工作可靠，使用成本低；

3、操作方便，，易损件少，维修少；

4、整机结构紧凑、密封性好，环境污染少；

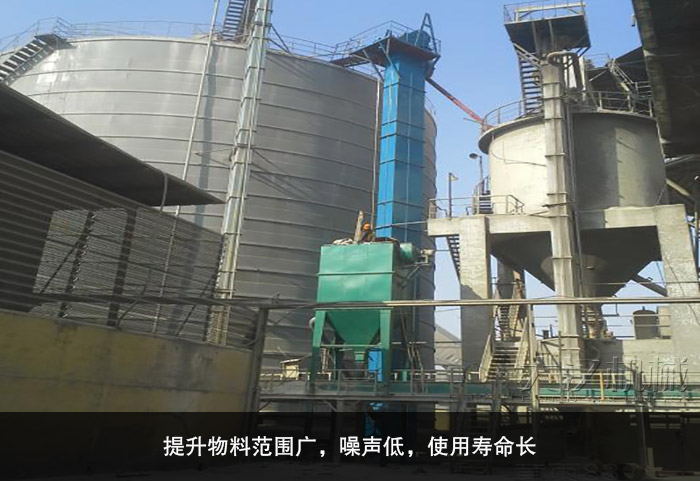

5、提升物料范围广，噪声低，使用寿命长。

NE型板链斗式提升机工作原理

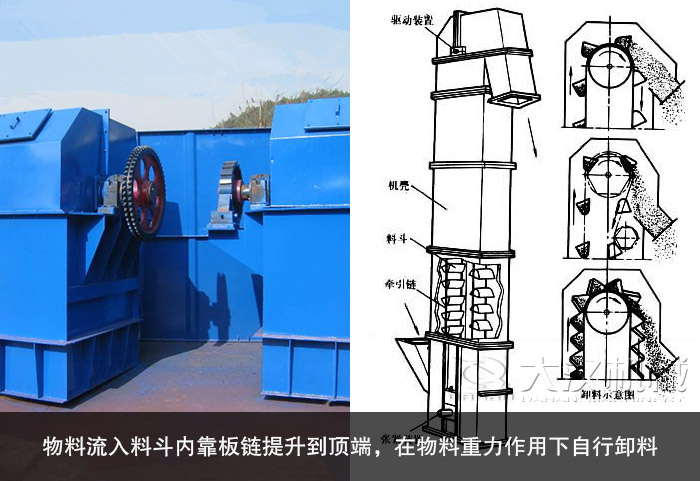

NE系列板链斗式提升机采用流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。

NE型板链斗式提升机适用范围

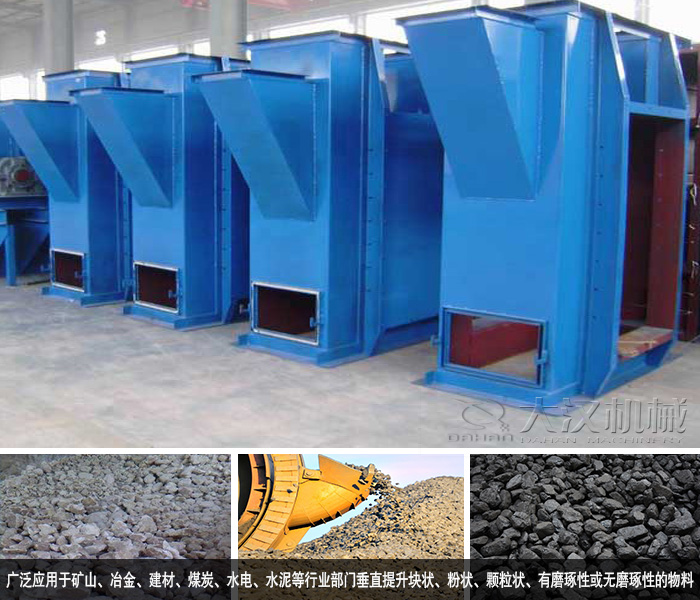

NE型板链斗式提升机广泛应用于矿山、冶金、建材、煤炭、水电、水泥等行业部门垂直提升块状、粉状、颗粒状、有磨琢性或无磨琢性的物料，且物料温度不超过250℃。

NE型板链斗式提升机技术参数

型号 输送量（m3/h） 大颗粒mm 物料松散密度（t/m3） 大提升高度m
NE15 10~15 40 0.6~2.0 35
NE30 18.5~31 55 0.6~2.0 50
NE50 35~60 60 0.6~2.0 45
NE100 75~110 70 0.6~2.0 45
NE150 112~165 90 0.6~2.0 45
NE200 170~220 100 0.6~1.8 40
NE300 230~340 125 0.6~1.8 40
NE400 340~450 130 0.6~1.8 30
NE500 450~550 140 0.6~1.8 30
NE600 550~660 150 0.6~1.8 30
NE800 680~830 165 0.6~1.8 30
型号 提升物料大颗粒/mm
允许大颗粒比例/%
10 25 50 75 100
NE15 65 50 40 30 25
NE30 90 75 58 47 40
NE50 90 75 58 47 40
NE100 130 105 80 65 55
NE150 130 105 80 65 70
NE200 170 135 100 85 70
NE300 170 135 100 85 70
NE400 205 165 125 105 90
NE500 240 190 145 120 100
NE600 240 190 145 120 100
NE800 275 220 165 135 110
型号 输送量
(m3/s)		 斗速 主轴转速
(r/min)		 运行部件质量/(kg/m)
NE15 15 0.5 15.54 27.5
NE30 32 16.45 35
NE50 60 16.45 64
NE100 110 14.13 89
NE150 170 14.13 112.3
NE200 210 10.9 134
NE300 320 10.9 188
NE400 380 8.3 205
NE500 470 7.1 223
NE600 600 7.1 274
NE800 800 6.2 313
型号 输送量（m3/h） 大颗粒mm 物料松散密度（t/m3） 大提升高度m 功率范围km
NE15 10~15 40 0.6~2.0 35 1.5~4
NE30 18.5~31 55 0.6~2.0 50 1.5~11
NE50 35~60 60 0.6~2.0 45 1.5~18.5
NE100 75~110 70 0.6~2.0 45 5.5~30
NE150 112~165 90 0.6~2.0 45 5.5~45
NE200 170~220 100 0.6~1.8 40 7.5~55
NE300 230~340 125 0.6~1.8 40 11~75
NE400 340~450 130 0.6~1.8 30 18.5~90
NE500 450~550 140 0.6~1.8 30 30~110
NE600 550~660 150 0.6~1.8 30 37~132
NE800 680~830 165 0.6~1.8 30 ~160
型号 提升物料大颗粒/mm
允许大颗粒比例/%
10 25 50 75 100
NE15 65 50 40 30 25
NE30 90 75 58 47 40
NE50 90 75 58 47 40
NE100 130 105 80 65 55
NE150 130 105 80 65 70
NE200 170 135 100 85 70
NE300 170 135 100 85 70
NE400 205 165 125 105 90
NE500 240 190 145 120 100
NE600 240 190 145 120 100
NE800 275 220 165 135 110
型号 输送量
(m3/s)		 斗速 主轴转速
(r/min)		 料斗 运行部件质量/(kg/m)
容积/L 斗宽/mm 斗距/mm
NE15 15 0.5 15.54 2.5 250 203 27.5
NE30 32 16.45 7.8 300 305 35
NE50 60 16.45 15.7 300 305 64
NE100 110 14.13 35 400 400 89
NE150 170 14.13 52.2 600 400 112.3
NE200 210 10.9 84.6 600 500 134
NE300 320 10.9 127.5 600 500 188
NE400 380 8.3 182.5 700 600 205
NE500 470 7.1 260.9 700 700 223
NE600 600 7.1 330.2 700 700 274
NE800 800 6.2 501.8 800 800 313
